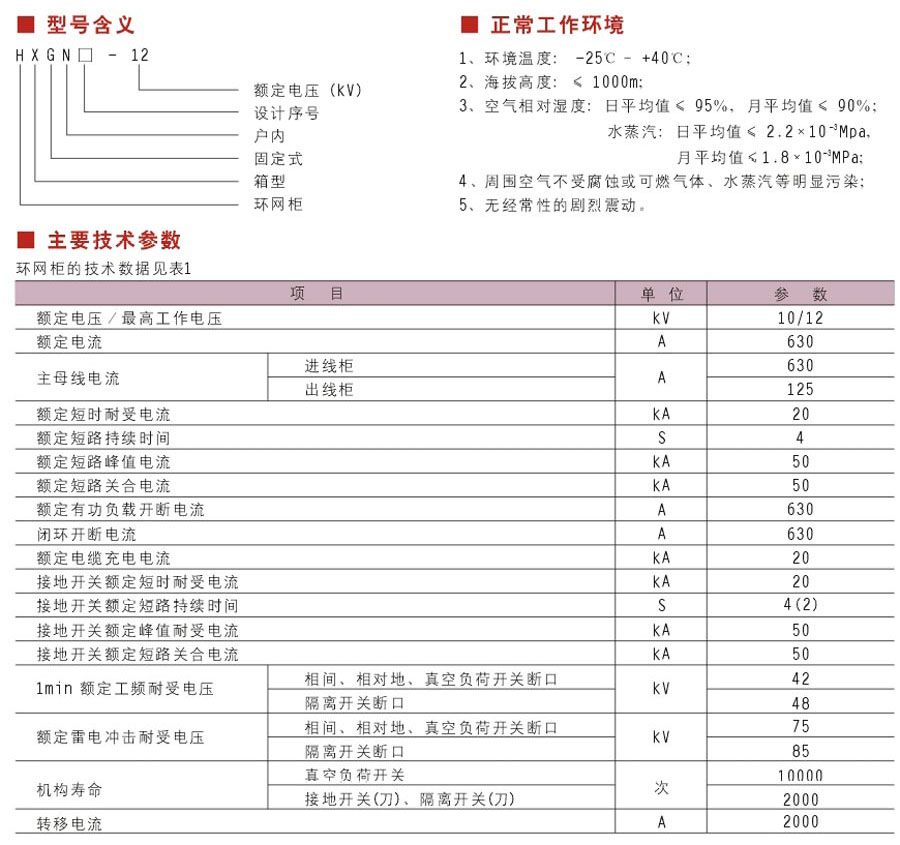

結構及工作原理

產品外形結構見圖1、圖2，安裝尺寸如圖3所示。本環網柜是以空氣絕緣介質的，主要配裝FZN21-12/630型真空負荷開關，主要方案有進線柜和出線柜等。

1、進線柜方案

柜內主回路有一臺FZN21-12/630型真空負荷開關，它配裝有隔離刀，還可配裝接地刀，三者組裝在一個機架上，并互有聯鎖。因此可實現接通母線、隔離、接地

三個工位的操作，柜內還可靈活西裝CT、PT等元件。

2、出線柜方案

柜內主回路有一臺FZN21-12/630型真空負荷開關和帶撞擊器的熔斷器（有隔離開關的作用）及接地刀所組成，也可實現三工位操作。柜內還可靈活配裝CT/PT和避雷器等元件，因此有時可省去計量柜。

進、出線柜均配有與接地開關聯鎖的紙張防護隔板，柜內各開關與隔板及柜門間采用機械聯鎖，并達到五防要求，柜體外殼防護等級變IP2X。
