LW38-72.5型自能式戶外六氟化硫斷路器通用技術參數：
| 序號 | 項目 | 單位 | 參數 | |
| 1 | 額定電壓 | KV | 72.5 | |
| 2 | 額定絕緣水平 | 雷電沖擊耐壓(峰值) | KV | 200/220 (斷口) |
| 工頻耐壓(1min) | KV | 140/160 (斷口) | ||
| 3 | 額定電流 | A | 1600、2500、3150 | |
| 4 | 機械壽命 | 次 | 6000 | |
| 5 | 六氟化硫氣體額定壓力(20℃時表壓) | Mpa | 0.45 | |
| 6 | 六氟化硫氣體補氣壓力(20℃時表壓) | Mpa | 0.42 | |
| 7 | 六氟化硫氣體閉鎖壓力(20℃時表壓) | Mpa | 0.40±0.01 | |
| 8 | 額定短路開斷電流 | KA | 40 | |
| 9 | 額定短路關合電流(峰值) | KA | 100 | |
| 10 | 額定短時耐受電流(熱穩定電流) | KA | 40(4s) | |
| 11 | 額定峰值耐受電流(動穩定電流) | KA | 100 | |
| 12 | 額定失步開斷電流 | KA | 10 | |
| 13 | 額定短路開斷電流下的累計開斷次數 | 次 | 8 | |
| 14 | 合閘時間(額定操作電壓下) | ms | 60≤t分≤100(d.c.)或≤100(a.c.) | |
| 15 | 分閘時間(額定操作電壓下) | ms | 55≤t合≤65(d.c.)或≤60(a.c.) | |
| 16 | 合—分時間 | ms | ≥120(運行狀態) | |
| 17 | 額定操作順序 | 分—0.3s合分—180s—合分 | ||
| 18 | 年漏氣率 | % | ≤1 | |
| 19 | 六氟化硫氣體水份含量(20℃) | ppm(v/v) | ≤150 | |
| 20 | 合閘線圈、分閘線圈電壓 | V | a.c：220 d.c：48，110，220 | |
| 21 | 儲能電機電壓 | V | a.c：220 d.c：220 | |
| 22 | 六氟化硫氣體重量 | kg | 5 | |
| 23 | 斷路器(包括操動機構)重量 |
kg
|
800(不帶CT)/1000(帶CT)
|
|

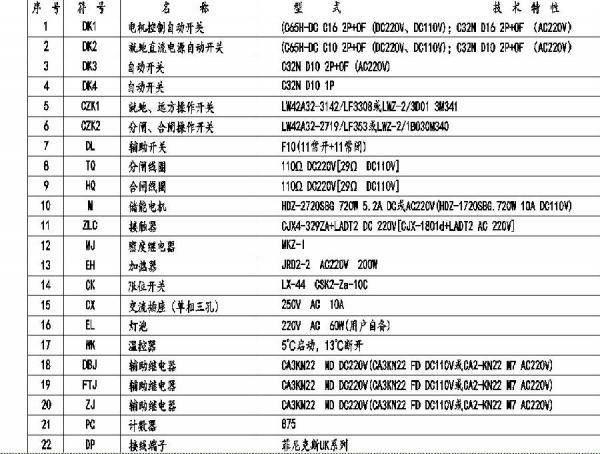

機構線路配置表：
